一、性能上的異同

　　1.固態(tài)鋁電容器的固態(tài)電解質(zhì)電導(dǎo)率高于一般液態(tài)電解質(zhì)大約 102～103 倍， 具有比液態(tài)鋁電容器低得多的 ESR 值，達(dá)到 5mΩ(實(shí)測(cè)值)左右，因而固態(tài)鋁電容器阻抗-頻率特性優(yōu)良。

　　2.在使用溫度范圍內(nèi)，固態(tài)電解質(zhì)的電性能幾乎不發(fā)生變化，因此固態(tài)鋁電容器具有很好的溫度特性，幾乎可以在-55~105℃的寬溫度范圍內(nèi)保持電性能不變;一般情況下，液態(tài)鋁電容器的電性能受溫度變化波動(dòng)較大。

　　3.液態(tài)鋁電容器是靠電解液中的離子導(dǎo)電來(lái)傳遞信息的，因此速度慢，且受頻率、溫度等因素影響大;固態(tài)電解質(zhì)依靠電子導(dǎo)電方式傳遞信息，不存在液態(tài)電解質(zhì)那樣的載流子延遲問(wèn)題。

　　4.固態(tài)鋁電容器的允許紋波電流大。固態(tài)鋁電容器由于ESR 低，可以在瞬間向負(fù)荷提供很大的電流，本身因?yàn)榻範(fàn)枱嵋鸬陌l(fā)熱量很少。以相同尺寸(φ8mm×8mm 及同等體積)的產(chǎn)品比較，鉭電容器為1900mA，液態(tài)鋁電容器為 630mA，而固態(tài)鋁電容器可以達(dá)到 6100 mA。

　　5.液態(tài)電容器中的鋁箔和電解紙?jiān)谑褂眠^(guò)程中， 由于周圍環(huán)境的影響 (比如用于功率放大器中)可能會(huì)發(fā)生振動(dòng)，這種振動(dòng)會(huì)對(duì)信號(hào)產(chǎn)生“染色效應(yīng)”及造成信息失落;固態(tài)鋁電容器中，固態(tài)電解質(zhì)將鋁箔和隔離紙很好地固定，避免了上述的振動(dòng)。

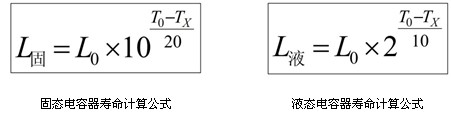

　　6.固態(tài)電解質(zhì)沒(méi)有揮發(fā)性，在使用中不易損失，因此使用壽命比液態(tài)電容器高出很多。液態(tài)鋁電容器遵循溫度每下降 10℃，壽命提高 2 倍的原則;固態(tài)鋁電容器則遵循溫度每下降20℃，壽命提高10倍的原則(如下表所示) 。

　　7.由于固態(tài)電解質(zhì)中不含有可以修復(fù)鋁氧化膜的的活動(dòng)離子，受此限制，在目前的技術(shù)水平下，固態(tài)鋁電容器的耐壓能力受到限制。以當(dāng)前的行業(yè)水平，一般的生產(chǎn)廠家，固態(tài)鋁電容器的上限工作電壓只有 50v，而液態(tài)鋁電容器的工作電壓已達(dá)到 500v 以上。

　　二、制程的異同

　　固態(tài)鋁電容器制造過(guò)程與液態(tài)鋁電容器相比的主要不同點(diǎn)：

　　1) 素子在含浸之前需要進(jìn)行碳化處理，以便降低隔離層的阻抗并提高吸附性;

　　2) 含浸之前需要進(jìn)行補(bǔ)形成處理，目的是修補(bǔ)損壞的氧化膜并修復(fù)鋁箔切割造成的裸露鋁;

　　3) 含浸完成后，需進(jìn)行加熱聚合反應(yīng);

　　4) 老化機(jī)理與液態(tài)鋁電容器不同。

　　綜合起來(lái)，性能上的差異可以通過(guò)下面的表格表示：

　　The Fertures of Conductive Polymer Capacitor Compared to Other Aluminium Capacitors

　　Characteristics

　　where：good←◎○△×→bad
